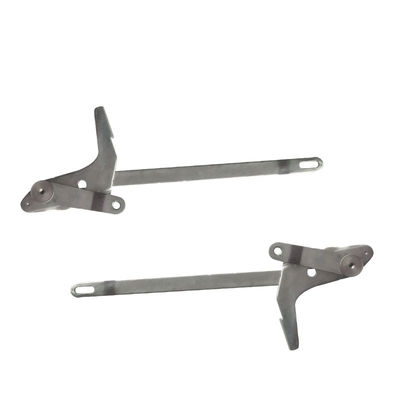

Yamaha CL8mm Bant Besleyici Parçaları KW1-M114A-000 00X El Kolu Takma

Yamaha CL8mm Bant Besleyici KW1-M114A-000 00X EL LEVER ASSY

Detay bilgileri:

1, parça adı: el kolu assy

2, Parça Numarası: KW1-M114A-000

3, Model: CL8mm

4, Marka: Yamaha

KW1-M1510-000 Karoseri Takma 1
K87-M112L-100 Dişli Dişlisi Eksen Takma 1
KW1-M112A-000 Raf Kolu Takma 1
KW1-M1320-000 Zincir Dişlisi Takma 1
2 KW1-M1112-000 Vurucu Pimi (Önde) 1
3 KW1-M1113-000 Vurucu Pimi (Arka) 1
8 KW1-M111E-000 Bahar 1
11 K87-M111H-200 Arka Durdurucu 1
12 KW1-M111A-000 Bahar 1
13 K87-M111B-000 Geri Durdurucu Ekseni 1
14 K87-M111C-000 Düzlem Yıkayıcı 1
19 K87-M112D-100 Bobin Yayı 1
22 K87-M111D-000 İtme Pimi 1
23 K87-M111F-100 Durdurucu Pim 1
24 K87-M111G-100 İtme Pimi 1
25 K87-M111P-000 Vida, Düz Başlı + 1
26 K87-M111X-000 Vida, Set 1
27 K87-M111R-000 Vida, Takım 5
29 KW1-M154V-000 Plaka 1
30 K87-M11BA-000 Vidalı, Düz Başlı + 1
KW1-0607
8 1
VÜCUT RACHET Ünitesi CLY-823
CL-823 (D tipi) 8 mm-2 P (0603)
KW1-M1540-010
KW1-M114A-000
KW1-M154S-000
Hayır. Parça No. Parça Adı Adet Açıklamalar
KW1-M1540-010 BANT KILAVUZU ÜNİTESİ 1
KW1-M154S-000 BANT KILAVUZU ASSY 1
KW1-M114A-000 EL KOLU ASSY 1
1 KW1-M1177-000 ANA KOL 1
3 KW1-M1543-010 DAYANIK TABAĞI 1
4 KW1-M1144-010 SHUTTER REHBERİ PIN 2
5 KW1-M114N-000 KILAVUZU EKSENİ 1
6 KW1-M1345-010 YAPRAK YAYI 1
7 KW1-M134T-001 YAPRAK YAYI 1
9 KW1-M116K-000 LEVER EKSENİ LEVER 1
14 K87-M111C-000 PLANI ÇIKIŞ 2
15 K87-M1181-000 ÇUBUK BAĞLANTISI 1
16 K87-M1546-000 AYARLAMA PLAKASI 1
18 K87-M1184-000 BAĞLANTI PIN 1
19 KW1-M1185-001 ÇOKLU SİLİNDİR 1
20 KW1-M111L-001 BARB KONNEKTÖRÜ 2
21 K87-M111M-000 GAZETESİ 2
22 KW1-M11B1-000 HAVA HORTUMU (70mm) 1
23 K87-M111P-000 VIDA, DÜZ KAFASI 2
24 K87-M11BF-000 VIDA, DÜZ KAFA + IB 2
25 K87-M1547-000 VİDA, KOMPLE BAŞLIĞI 2
26 K87-M1548-000 PLAN ÇIKIŞI 2
27 K87-M53BS-000 VIDA, PAN BAŞ + 1
28 KW1-M11B6-000 BOLT, SOKET KAFASI SW 2
29 K87-M11B9-000 DEVRE E 1
BANT KILAVUZU HAVA SİLİNDİRİ Assy CLY-823
CL-823 (D tipi) / CLI-823 (A tipi) 8mm-0603
KW1-M1131-102
KW1-M1132-001
KW1-M113A-000
Hayır. Parça No. Parça Adı Adet Açıklamalar
KW1-M1131-102 KELEPÇE LEVER ÜNİTESİ 1
KW1-M1132-001 KELEPÇE LEVER ASSY 1
KW1-M113A-000 KILINÇ KOLU ASSY 1
4 K87-M113D-001 KOL 2
6 K87-M113M-000 EKSENLİĞİ PIN 1
7 K87-M113L-100 KELEPÇE LEVER AXIS 1
9 K87-M113E-000 Menteşe PIN 2 1
10 K87-M113H-000 PUSH PIN (L = 10) 1
11 K87-M111V-000 VIDA, SET 1
12 K87-M111R-000 VİDASI, SET 1
13 K87-M11D7-000 DEVRE E 2
TOGGLE KELEPÇESİ Assy CLY-823
CL-84 82E (D tipi) / CLI-84 82E (A tipi) 8 mm
KW1-M115D-000
KW1-M1150-000
Hayır. Parça No. Parça Adı Adet Açıklamalar
KW1-M1150-000 Kol Kolu Takma 1
KW1-M115D-000 Kılavuz Pimi Takma 1
1 KW1-M114L-000 Kapak 1
6 KW1-M155L-000 Tutma Kolu (Yeşil) 1
7 KW1-M115M-000 Tutma Kolu Ekseni 1
9 KW1-M116F-000 Kol Eksen Pimi 1
10 KW1-M1165-000 Makaralı Eksen 2
11
12 KW1-M116U-000 Silindir 2
13 KW1-M111T-000 Vida, İnce Kafa 3
TUTMA KOLU RULO, KAPAK Assy CLY-823
CL-823 (A tipi) 8mm-0603-7 inç
KW1-M116D-000
KW1-M119L-000
KT-A08-1170-D
KW1-M1192-001
KW1-M1191-001
Devam etti
Sayfa 8-1
KW1-M119F-000
Hayır. Parça No. Parça Adı Adet Açıklamalar
Makaralı Kit
KW1-M116D-000 Gerginlik Kolu Takma 1
KW1-M119L-000 Rölanti Silindiri Takma 1
KW1-M1192-001 Girinti Kolu Takma 1
KW1-M119F-000 Tahrik Silindiri Takma 1
KW1-M1191-001 Tahrik Silindiri Birimi 1
1 KW1-M116J-000 Metal Mil 1

3 KW1-M116F-000 Kol Eksen Pimi 1

5 KW1-M159P-000 Bahar 1
6 KW1-M119R-000 Yaka 1

10 KW1-M119K-000 Bahar 1

14 KW1-M11A1-011 Alt Kılavuz Plakası, R 1
15 KW1-M11A3-001 Alt Kılavuz Plakası, L 1
16 K87-M117B-000 Düzlem Yıkayıcı 1

19 K87-M11BA-000 Vidalı, Düz Başlı 3
20 K87-M11BB-000 Vida, Düz Başlı + IB 1
21 K87-M21BB-000 Vida, Makas Kafası + 1
22 K87-M111N-000 Vidalı, Pan Başlı + 2
23 K87-M53BS-000 Vida, Tava Başı + 2

YUKARI DÖNÜŞ Ünitesi CLY-823
CL-823 (D tipi) 8 mm-2 P (0603)
KW1-M11D0-200
CL-82-0402
Hayır. Parça No. Parça Adı Adet Açıklamalar
KW1-M11D0-200 Makara Tutucu Takma 1

5 KW1-M111S-000 Vida, Düz Başlı + 1
6 K87-M111S-000 Vidalı, Düz Başlı + 2

8 KW1-M110X-0 × 0 Seri No.Sticker (STD) 1
9 KW1-M170X-0 × 0 Seri No.Sticker (4P_T03) 1
10 KW1-M130X-0 × 0 Seri No.Sticker (1005) 1
11 KW1-M150X-0 × 0 Seri No.Sticker (0603) 1
12 KW1-M1B0X-0 × 0 Seri No.Sticker (2P_T03) 1
13 KW1-M190X-0 × 0 Seri No.Sticker (0402) 1
