    Bölüm adı: Lehim Pastası Kontrolü Modeli: 7500
    Marka: KingFei Ağırlık: 85KG
    Güç: 220V 50 / 60HZ Boyut: L * W * H (700 mm * 800 mm * 400 mm)

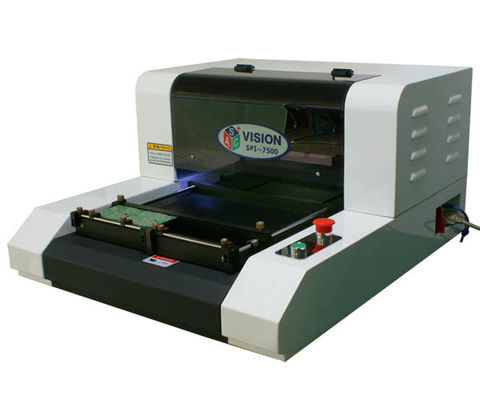

    Lehim Pastası Muayene Masası Üstü 3D SPI-7500 Vision CE

    Hızlı programlama, kullanıcı dostu programlama arayüzü

    Çoklu ölçüm yöntemleri

    Gerçek tek tuşla ölçüm

    Sekiz yönlü hareket düğmesi, tek tıklamayla odaklama

    Ayarlanabilir tarama aralığı

    Lehim pastası 3D simülasyon fonksiyonu

    Güçlü SPC işlevi

    MARK sapması otomatik olarak düzeltilir

    Ekranın ortasına tek tıkla

    Otomatik Tanıma Hedefi Bu tamamen otomatik 3D lehim pastası kalınlığı test cihazı, otomatik XY sahne hareketli / Z-ekseni görüntü otomatik netleme ve lazer tarama lehim pastası ile her noktanın 3D verilerini elde edebilir. Tüm ped lehim pastasını ölçmek için de kullanılabilir. Ortalama kalınlık lehim pastası baskı işleminin iyi kontrol edilmesini sağlar.

    Üçüncüsü, ürün özellikleri

    1. Çeşitli alanların programlanabilir ölçümü, farklı test noktalarına otomatik odaklanma, plaka deformasyonunun neden olduğu hatayı aşma

    2. Muayene pozisyonunu otomatik olarak bulun ve PCB MARK üzerinden ofseti düzeltin;

    3, ölçüm yöntemi: tam otomatik, otomatik hareket manuel ölçüm, manuel hareket manuel ölçüm

    4, lehim pastası 3D simülasyon haritası, lehim pastası gerçek görünümünü yeniden;
    5, doğru lehim pastası yüksekliği elde etmek için 3-eksenli otomatik hareket, odaklanma, alt tabakanın çarpıklık deformasyonunu düzeltmek için otomatik telafi kullanarak;

    6, yüksek hızlı yüksek çözünürlüklü kamera, yüksek hassasiyet, güçlü SPC veri istatistiksel analiz;

    7, SIGMA otomatik değerlendirme fonksiyonu, operatörlerinizin lehim pastası baskı işleminin kalitesini gerçek zamanlı olarak belirleme yeteneğine sahip olması;

    8, otomatik olarak CP, CPK, X-BAR, R-CHART, SIGMA sütun grafiği, trend grafiği, kontrol çizelgesi, vb.

    9, 2D yardımcı ölçüm, iki nokta arasındaki mesafe, alan büyüklüğü, vb .;

    10, ölçüm sonucu veri listesi otomatik olarak kaydedilir, SPC raporu oluşturmak

    Dördüncü, ürün parametreleri

    Ürün modeli: SPI-7500

    Uygulamalar: Lehim pastası. Kırmızı plastik BGA.FPC.CSP

    Ölçüm maddeleri: kalınlık, alan, hacim, 3D şekil, düzlem mesafesi

    Ölçüm prensibi: lazer 3 açısal fonksiyon metodu ölçümü

    Yazılım dili: Çince / İngilizce

    Aydınlatma kaynağı: beyaz LED vurgulamak

    Işık kaynağının ölçülmesi: kırmızı lazer modülü

    X / Y hareket aralığı: standart 350mm * 340mm (daha büyük hareketli boyut özelleştirilebilir)

    Ölçüm yöntemi: otomatik tam ekran ölçümü. Çerçeve seçimi otomatik ölçümü. Çerçeve seçimi manuel ölçümü

    Görüş alanı: 12mm * 15mm

    Kamera pikseli: 3 milyon / görüş alanı

    En yüksek çözünürlük: 0.1um

    Tarama aralığı: 5um / 10 um / 15 um / 20 um

    Tekrarlanan ölçüm doğruluğu: yükseklik 1um'den az, alan <% 1, hacim <% 1

    Büyütme: 50X

    Maksimum ölçülebilir yükseklik: 5 mm

    Maksimum ölçüm hızı: 250Profil / s

    3D mod: Rendering. Yüz. Hat. Nokta 3 farklı 3B simülasyonu, ölçeklenebilir. Döndürme

    İşletim sistemi: Windows7

    Bilgisayar sistemi: çift çekirdekli P4, 2G bellek, 20 inç LCD

    Güç kaynağı: 220V 50 / 60Hz

    Maksimum güç tüketimi: 500W

    Ağırlık: yaklaşık 85kg

    Boyutlar: L * W * H (700 mm * 800 mm * 400 mm)

    Su Serisi 3D SPI, ölçüm ve analiz edebilen bir lazer tarama tipi tek başına True 3D ölçüm sistemidir.

    Water Serisi 3D SPI Masa Üstü, küçük boyutlu nesne görüntüsünü ve Solder Paste'in baskı görüntüsünü ölçebilen ve analiz edebilen, lazer tarama tipinde bağımsız bir 3D ölçüm sistemidir. Özellikle, 3 boyutlu ekran baskısından sonra kaplanan lehim kremini ölçerek ve analiz ederek ekran baskı işlemini en uygun şekilde kontrol etmek için uygun bir onboard tipidir ve aynı zamanda ekranı kontrol edebilmek için çevrimdışı tipte bir aracın en uygunudur etkin bir şekilde düşük yatırım ile yazdırma işlemi.


    Hassas bir şekilde üretilen 3D lazer sensörü ve gerçeğe sahip 3D görüntü ifadesi ile 1-2um hata kapsamındaki kalınlığı ve hacmi doğru bir şekilde analiz edebilir.

    Renkli kamerayla, kaplamalı lehimleri PCB deseninden veya lehim pedinden ayırt edebilir.

    Uzunluk, açı ve çap ile 2B'nin yüksekliği ve hacmi gibi 2 D'yi ölçmek mümkündür.

    Tek dokunuşla 300x300mm ölçülerindeki genel PCB alanını tek dokunuşla ölçmek mümkündür.

    Yüksek rijitlikli tarama mekanizmasının benimsenmesiyle, çevredeki titreşimin etkisi olmadan düzenli ölçüm sonuçlarını temsil eder.

    Gerçek 3D Lehim ölçümünün Önemi

    Lehim pastası kalitesinin kilit faktörleri yüksekliği, hacmi ve şeklidir.

    2B görüntüler yalnızca renk, parlaklık ve alan bilgisi sağlar, ancak temel faktörler değildir. Yükseklik, hacim ve şekil ile ilgili bilgi almak için 3D ölçüm yapılması gerekir. SMT imalat işleminde en az% 50 hata sadece baskı sırasında meydana gelir. Lehim pastasının kalitesi ne kadar kötü olursa, o kadar fazla yerleştirme hatası meydana gelir. Elektronik ürünlerin güvenilirliği, lehim eklemi kalitesi ve lehim eklemi kalitesiyle doğrudan bağlantılıdır, lehim pastası yüksekliği, hacmi ve şekli ile gerçekleştirilir. 3D lehim ölçümü olmadan, tam baskı kalitesini kontrol etmenin bir yolu yoktur. Daha erken kusurlar bulunursa, daha az tamir maliyeti gerekir.

    BASKI İŞLEMİNİN SMT DEFECT SPEKTRUMU

    - NO SOLDER
    - YETERSİZ SOLDER
    - EXESSESS SOLDER
    --BRIDGING
    --50-60%

    Çoğu kişi, yeniden akış sürecinden geçmeden önce bile bir 3D SPI ölçüm sistemi ile etkili bir şekilde kontrol edilebilecek yukarıdaki hataları saptamak için AOI makinesine tüm vurguyu koyuyor
