| Menşe yeri: | Japonya |
| Marka adı: | MPM/Speedline |
| Model numarası: | Momentum BTB |
| Min sipariş miktarı: | 1 PCS |
|---|---|
| Teslim süresi: | 3 gün içerisinde |
| Ödeme koşulları: | Banka havalesi, Western Union, MoneyGram |
| Yetenek temini: | 10 PCS |
| Marka: | MPM/Hız Hattı | Bölüm adı: | Lehim pastası baskısı |
|---|---|---|---|
| parça numarası: | Momentum BTB | ekipman boyutu: | 1195,4x1394x1589,4 mm |
| Güç: | 200 ila 240 VAC (%10) tek faz@50/60Hz,15A | ekipman ağırlığı: | 797kg |
| Vurgulamak: | Momentum BTB Baskı Makinesi,Hız hattı kaynak yapıştırıcı BTB baskı makinesi,MPM Hız çizgisi kaynak yapıştırma yazıcısı |
||

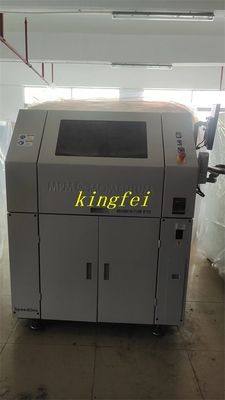

Momentum BTB Yazdırma makinesi MPM/Speedline Solder Paste Printer
| MPM/Speedline Solder Paste Printer Momentum BTB | |
| MPM/Speedline Çevrimiçi ekipman tamamen otomatik | |
| Ekipmanın boyutu: | 1195.4x1394x1589.4mm |
| Ekipmanın ağırlığı: | 797KG |
| Güç gereksinimleri: | 200 ila 240 VAC (10%) tek faz@50/60Hz,15A |
| Hava kaynağı gereksinimleri: | 100 psi, 4cm (standart çalışma modu) 18m (vakum sil) (6.89 bar@1.9 Lsto8.5 L/s), 12.7 m çaplı boru hattı, dış çapı x9.5 mm iç çaplı boru hattı |
| Parametreler | |
| Substratın en büyük boyutu: | (X 609.6mmx508mm x Y) (24x20 inç) |
| Substratın asgari boyutu: | (Kx50.8mm x 50.8mm) (2x2 inç) |
| Substrat kalınlığı: | 0.2~5.0 mm (0.008~0.20 inç) |
| Altyapının maksimum ağırlığı: | 4.5 kg (10 1lbs) |
| Altyapının kenar boşluğu: | 3.0 mm (0.118 inç) |
| Alt boşluk: | 12.7mm (0.5 inç) standart konfigürasyon 25m (1.0 inç) |
| Substrat sıkıştırma: | Sabit alt klem, merkez vakum |
| Substrat destekleme yöntemi: | Manyetik parmaklık (ihtiyaç duyulmaz: vakum defle, vakum parmaklık, destek bloğu, özel armatür, patentli otomatik araç, Quik Tool) |
| dök: | 20 inçten büyük devre kartları daha büyük bir X boyutu ile özel bir çalışma masası gerektirir |
| Yazdırma parametreleri | |
| En fazla baskı alanı (XxY): | 609.6mmx508mm(24x20inç) |
| Baskı demolding ((Snap-off): | 0 ~ 6.35 m (00.25 inç) |
| baskı hızı: | 0.635mm/s~304.8mm/s ((0.025 in/s~12 in/s) |
| Baskı: | 0 ~ 22,7 kg (0 1b ~ 50 1bs) |
| Şablon çerçevesinin boyutu: | Şablon çerçeve hükümdarı 737mmx737mm (29x29 inç), daha küçük boyutlu şablonlar mevcuttur |
| Resimler | |
| Görsel alan (FOV): | 10.6mmx8.0mm(0.417x0.315inç) |
| Resim bakış noktası referans noktası tipi: | Standart şekil referans noktası (SMEMA standardına bakın), yastık/çukur |
| Kamera sistemi: | Tek dijital kamera (MPM patentli yukarı/aşağı görüş sistemi) |
| Performans | |
| Tüm sistemin hizalanma doğruluğu ve tekrarlanabilirliği: | ± 12 mikron (0.0005 ") @ 60, Cpk ≥2.0 |
| Gerçek lehimli pasta baskı doğruluğu ve tekrarlanabilirliği: | ± 20 mikron ((士0.0008 ̊) @ 60, Cpk ≥2.0 |
| Döngü süresi | |
| Hareket BTB | 9 saniyelik standart |
| Hareket BTB HIE | 7.5 saniyelik standart |
