Menşe yeri: | Çin |
Marka adı: | KINGFEI |
Model numarası: | VL-M-TN |
Min sipariş miktarı: | 1 PCS |
---|---|
Teslim süresi: | 3 gün içerisinde |
Ödeme koşulları: | T/T, Western Union, MoneyGram |
Yetenek temini: | 10 PCS |

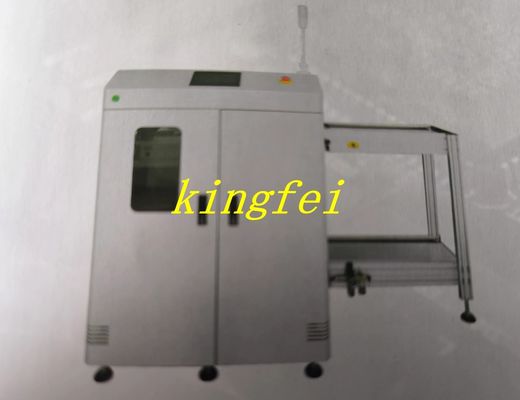

Marka: | KINGFEI | Bölüm adı: | Vakum tipi PCB yükleyici |
---|---|---|---|
parça numarası: | VL-M-TN | Boyut(L*W*H mm): | 1640 ((L) * 865 ((W) * 1205 ((H) |
PCB boyutu ((MM): | 50*50-330*250 | Raf Boyutu: | 535*460*563 |
Ağırlık ((Kg): | 200 kg |
Özellik
1.Özel alüminyum alaşım kurumları, MAGAZINE operasyon durumu daha net anlamak
2. istikrarlı entegral dökme kaldırma platformu yapı tasarımı ekipmanların istikrarını iyileştirdi
3Çok fonksiyonel elektrik devresi ve program tasarımı, istikrarlı performans, pürüzsüz üretim hattını sağlar.
4Çöp kutusunun üst kısmı, besleme plaka PCB'sinin adım mesafesini ayarlayabilen 4 tür PITCH seçeneğine sahiptir.
5LED üç renkli çalışma göstergesi 7 inçlik renk insan-makine arayüzü ile kontrol edilir.
6Süpürme nozelinin konumlandırılması için evrensel bir konumlandırma mekanizması kabul edilir ve emici bitler PCB kartının özelliklerine göre ayarlanabilir.
7.Süpürme plaka üzerindeki levha parçası kaldırma ve kaldırma fonksiyonuna sahiptir.
8Malzeme kutusu düz levhanın plastik şeridi ile iletilir.
9Düzenlenebilir baskı plaka hız kontrolü.
10Üç noktalı konumlandırma, üst ve alt pnevmatik sıkıştırma, kutunun konumunun doğru olmasını sağlar.
11.Push plaka koruma sistemi, PCB kartının hasar görmemesini ve işlem kaybının azaltılmasını sağlar.
12Standart SMEMA iletişim arayüzü diğer otomasyon cihazlarıyla bağlanabilir.
Teknik parametreler
açıklama | Bu cihaz SMT üzerinde çift taraflı ve optik panellerin otomatik yükleme işlemi için kullanılır üretim hattı |
Dergi numarası | Yukarı taşıyıcı: 1 derneği alt taşıyıcı: derneği |
İndeksleme saati | 10.20.30.40mm veya belirtin |
Güç kaynağı | 400 adet ((0.6 mm kalınlığında PCB) |
Döngü süresi | Yaklaşık 12 saniye veya belirtin |
Güç kaynağı | AC 110 volt veya 220 volt; tek fazlı |
Güç | Max300VA |
Hava basıncı ve Hava tüketimi | 4-6bar, en fazla 30 litre/dakikada |
Taşıma yüksekliği | 900±20MM (veya müşteri tarafından belirtilmiştir) |
Taşıma yönü | Soldan sağa veya sağdan sola |
Spesifikasyon
Model | Boyut ((L*W*H MM) | PCB boyutu ((MM) | Raf boyutu | Ağırlık ((Kg) |
VL-M-TN | 1640*865*1250 | 50*50-330-250 | 335*320*563 | 200KG |
VL-L-TN | 1950*945*1250 | 50*50-445*330 | 460*400*563 | 240KG |
VL-LL-TN | 2270*1110*1250 | 50*50-530*390 | 535*460*563 | 280KG |
VL-XL-TN | 2270*1250*1250 | 50*50-530*460 | 535*530*563 | 320KG |
