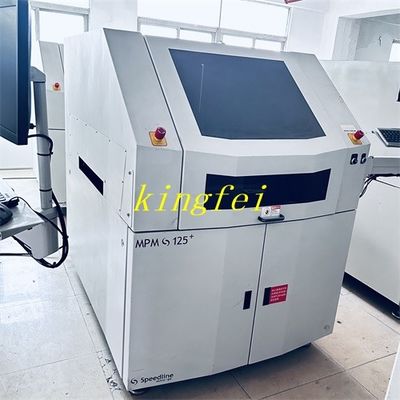

MPM BTB 125 Baskı Makinesi MPM / Speedline Solder Paste Baskı

MPM/Speedline Lehimli pasta baskı&Lehimli pasta püskürtme BTB125
MPM/Speedline Çevrimiçi ekipman tamamen otomatik
Ekipmanın boyutu:1638.4m9 X1593.1mm X1418.6mm
Ekipmanın ağırlığı:1039KG
Güç gereksinimleri:200~400VAC/60Hz,15A
Hava kaynağı gereksinimleri:5KGf/cm2 ((0.5Mpa)
Parametreler
Substrat boyutu:609.6mmx508mm
Substratın asgari boyutu:50.8mmx50.8mm
Substrat kalınlığı:0.2mm~5.0mm
Baskı kanalı:4.5kg ((101lb)
transfer kanalı:2.5kg~4.5kg
Substrat sıkıştırma:Baza plaka sıkıştırma sabit üst sıkıştırma, çalışma masası vakumu, EdgeLoc kenar sıkıştırma sistemi
Substrat destekleme yöntemi:Manyetik parmaklık isteğe bağlı parçalar: H kuleleri, destek bloğu, özel armatür, Quik Too1
Baskı alanı:609.6mmx508mm
Yazdırma: 0mm ~ 6.35mm
baskı hızı:0.635mm/s ~ 304.8mm/s
Yazdırma basıncı:0~22,7kg
Şablon çerçeve boyutu:737x737mm
Görüntü Görüş Alanı (FOV):10.6mx8.0mn
Verim türü: Standart şekil referans noktası
Kamera sistemi:Kamera sistemi: Tek Dijital Kamera - MPM Patentli Yukarı/Aşağı Görme Sistemi

Tüm sistemin hizalama doğruluğu ve tekrarlanabilirliği:± 12,5 mikron
Tüm sistemin hizalama doğruluğu ve tekrarlanabilirliği:± 12,5 mikron
Ekipmanın güç gereksinimleri:200~240VAC/60Hz,15A
Sıkıştırılmış hava gereksinimleri:100psi@4cfm
