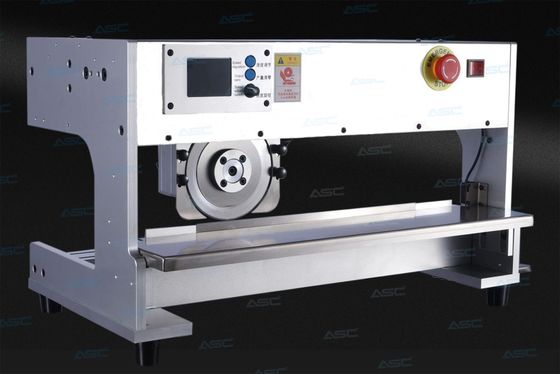

PCBA Ayırıcı Makinesi SMT PCB Kesme Makinesi Manual Masaüstü PCB Yönlendiricisi

PCB Kesme Sürecinizde Devrim Yaratın
Elektronik üretiminin hızlı tempolu dünyasında, PCB (Baskılı Devre Kartı) işleme hassasiyeti ve verimliliği vazgeçilmezdir. PCB Ayırma Makinemiz, modern elektronik montaj endüstrilerinin taleplerini karşılamak ve aşmak için titizlikle tasarlanmış, son teknoloji bir çözüm olarak ortaya çıkıyor. İster elektronik, ister elektrikli ev aletleri, aydınlatma, tıbbi, otomotiv yeni enerji veya diğer elektronik teknolojiyle ilgili sektörlerde olun, bu makine kesintisiz, yüksek kaliteli PCB kesimi sağlamanın anahtarıdır.

Elektronik Montaj için Kapsamlı Çözümler
Elektronik montaj endüstrisi için eksiksiz bir ayırma çözümleri yelpazesi sunuyoruz. Makinemiz, elektronik ve hassas makine alanlarındaki tüm uygulama kapsamlarını kapsar. Aşağıdakiler dahil olmak üzere çeşitli PCB türlerini işleyebilir:

- Alüminyum Alt Tabakalar: Alt tabaka yapısına zarar vermeden hassas kesim sağlar.
- Fiberglas Kartlar: Fiberglas malzemenin bütünlüğünü koruyan temiz kesimler sağlar.
- PCBA Kartları: Bileşenlerle PCBA'nın (Baskılı Devre Kartı Montajı) karmaşıklığını ele almak için özel olarak tasarlanmıştır, kesme işlemi sırasında bileşen hasarı riskini azaltır.
- FR-4 Kartlar: Yaygın bir PCB malzemesidir ve makinemiz bunu yüksek hassasiyetle işleyerek pürüzsüz ve çapak içermeyen kenarlar sağlar.

Eşsiz Ayırma Teknolojisi

Son Teknoloji Ayırma Süreci

Makinemiz, ayırma için benzersiz bir “üst dairesel bıçak ve alt düz bıçak” yöntemi kullanır. Çalışırken, PCB'yi alt düz bıçağın üzerine yerleştirin, düğmeye basın ve üst dairesel bıçak önceden ayarlanmış kesim noktasına yatay olarak hareket ederek PCB'yi hassas bir şekilde keser. Bu işlem çeşitli önemli avantajlar sunar:

- Stresle İlgili Hasarı En Aza İndirin: Lehimlemeden sonra PCB'leri kırmanın geleneksel yöntemleri genellikle devreye zarar verir veya stres nedeniyle elektronik bileşenleri kırar. Makinemiz, lehim bağlantılarının çatlamasını ve bileşenlerin kırılmasını önleyebilen ve üretim verimliliğini ve ürün kalitesini önemli ölçüde artırabilen bir “bıçak hareketli” kesme yöntemi kullanır.
- Üstün Kesim Kalitesi: Kesme işlemi tel kopması içermez, düz çentiklere sahiptir ve çapak yoktur. Bu, PCB'nin kesimden sonra sağlam ve işlevsel kalmasını sağlayarak, işlem sonrası ve yeniden işleme ihtiyacını azaltır.

Bağımsız Geliştirme ve Akıllı Kontrol

- Tamamen Bağımsız Ar-Ge: Makine tamamen bağımsız olarak geliştirilmiştir ve kontrol için bir mikrobilgisayar programı kullanır. Bu, kesme işlemi sırasında güçlü bir kararlılıkla hassas konumlandırmaya olanak tanır. Küçük ölçekli prototipten büyük ölçekli seri üretime kadar farklı üretim ihtiyaçlarını karşılayarak, tek şeritli kartları 0 - 360 mm uzunluğunda tek seferde kesebilir.
- Ayarlanabilir Kesme Hızı: Kartın kesme hızı iki seviyede ayarlanabilir: 500mm/s ve 300mm/s. Daha hızlı bir bıçak hızı, ürün kalitesini artırabilir, çapak veya 毛刺 olmamasını sağlar, ayrıca ayarlanabilir hız, farklı PCB malzemelerini ve kalınlıklarını işleme esnekliği sağlar.

Esnek ve Özelleştirilebilir Kesme Parametreleri

- Bıçak Tekerleği Hareketi ve Ayarı: Bıçak tekerleği hareketi 0 - 360 mm arasında değişir (alet uzunluğu özelleştirilebilir). Bıçak tekerleğinin yukarı ve aşağı yüksekliği 0 - 2 mm arasında ayarlanabilir, bu da çeşitli PCB kartı kalınlıkları için uygundur ve PCB'lerdeki farklı V-CUT oluk derinliği sorununu çözer. Ek olarak, çalışma tablasının yüksekliği 0 - 50 mm arasında ayarlanabilir, operatörlere rahat ve ergonomik bir çalışma ortamı sağlar.
- Özelleştirilebilir Kesme Durdurmaları: Bıçak hareketli hareketi, kartın uzunluğuna göre başlangıç ve bitiş noktalarına ayarlanabilir ve durdurma noktaları manuel olarak ayarlanabilir, bu da farklı PCB boyutları ve şekilleri için kesme işlemi üzerinde hassas kontrol sağlar.

Teknik Özellikler

- Ana Bilgisayar Boyutları: 610mm * 360mm * 375mm, aşırı yer kaplamadan çeşitli üretim atölyesi düzenlerine sığabilen kompakt bir tasarım.
- Ayırma Kalınlığı: 0,2 - 3,0 mm arasında değişen kalınlıklara sahip PCB'leri işleyebilir, bu da farklı elektronik uygulamalarda çok çeşitli PCB ürünleri için uygun hale getirir.
- Kart Besleme Hızı: 300 - 500mm/saniye, verimli üretim sağlar ve genel üretim süresini azaltır.
- Alet Malzemesi: Alet, yüksek sertliği, aşınma direnci ve uzun hizmet ömrü ile bilinen SKD61 yüksek hızlı çelikten yapılmıştır ve makinenin çok sayıda üretim döngüsü boyunca yüksek kaliteli kesimi koruyabilmesini sağlar.
- Çalışma Sıcaklığı: 10 - 35°C, tipik bir endüstriyel üretim ortamında kararlı çalışmaya izin verir.
- Depolama Sıcaklığı: - 20 - 50°C, depolama ve taşıma koşullarında esneklik sağlar.
- Güç Kaynağı: 220V/110V, 50HZ/60HZ, 60W, farklı bölgesel güç kaynağı ortamlarında çalışabilen nispeten düşük güç tüketen bir cihaz.
- Makine Ağırlığı: 30KG, gerektiğinde üretim tesisinde kolayca taşınmasını ve yeniden konumlandırılmasını sağlar.

Güvenlik ve Kararlılık Tasarımı

Güvenlik Tasarımı Yönleri

- Bıçak Koruması: Dairesel bıçak, besleme işlemi sırasında operatörlerin kesilmesini önleyen, güvenli bir çalışma ortamı sağlayan her iki tarafta koruyucu bıçaklarla donatılmıştır.

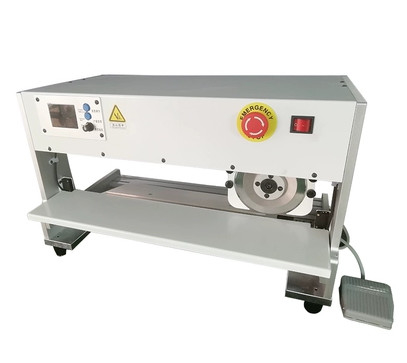

- Mod Anahtarı ve Alarm Sistemi: Mod anahtarı, sürekli ayakla basma veya nokta hareket modu olarak ayarlanabilen bir ayakla çalıştırılan bir anahtardır. Sürekli ayakla basma modunda, makine çalışma sırasında ayarlanan harekete ulaşmazsa, gösterge ışığı alarm vermek için yanıp söner. Olası hataları önlemek ve kesme işleminin güvenliğini sağlamak için çalışmaya devam etmeden önce alarmın iptal edilmesi gerekir.

Kararlılık Performansı

- Yüksek Kaliteli Bıçak Aksesuarları: Bıçak aksesuarları, aşınmaya dayanıklı ve dayanıklı olan SKD61 yüksek hızlı çelik dairesel bıçaklar kullanır ve CBA dairesel bıçakları benimsenir. Bu, makinenin uzun bir süre boyunca kararlı kesme performansı koruyabilmesini, alet değiştirme ve bakım maliyetlerinin sıklığını azaltmasını sağlar.

Sonuç

KINGFEI SMT PCB Ayırma Makinesi sadece bir ekipman parçası değil; elektronik üretim işiniz için stratejik bir yatırımdır. Gelişmiş teknolojisi, hassas kesme yetenekleri, esnek parametreleri ve güvenlik ve kararlılığa verdiği önem ile üretim verimliliğinizi önemli ölçüde artırabilir, ürün kalitesini iyileştirebilir ve üretim maliyetlerini azaltabilir. İster küçük ölçekli bir elektronik üreticisi olun, ister büyük bir kuruluş, bu makine PCB ayırma ihtiyaçlarınızı karşılamak üzere tasarlanmıştır. KINGFEI'yi seçin ve PCB üretim sürecinizi bir sonraki seviyeye taşıyın. Bu makinenin üretim hattınızı nasıl dönüştürebileceği hakkında daha fazla bilgi edinmek için bugün bizimle iletişime geçin!
