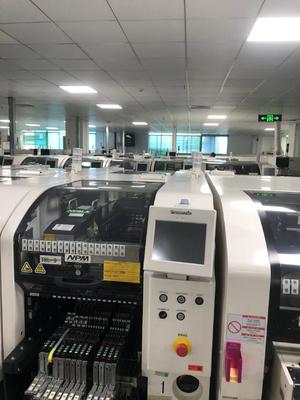

Panasonic NPM W Çip Monter Yüksek Verimlilikli SMT Montajı için En İyi Çözümünüz

Panasonic NPM - W, yüksek verimli elektronik imalat standartlarını yeniden tanımlayan en son yüzey montaj teknolojisi (SMT) seçme ve yerleştirme makinesidir.Gelişmiş özelliklerle ve akıllı tasarımla tasarlanmış., elektronik endüstrisinde çok çeşitli üretim ihtiyaçlarını karşılar.

1Olağanüstü Yerleştirme Performansı

- Çoklu Montaj Kafaları:
- 16 - Nozzle Head: Yüksek üretim modunda (ON) çalışırken, yerleştirme doğruluğu ± 40μm/ chip (Cpk≥1) ile etkileyici bir 70.000 cph (0, 051s/ chip) en yüksek hızına ulaşır.Yüksek doğruluk modunda (OFF), hız 62, 500 cph (0, 058s/ chip) ve doğruluk, ± 30μm/ chip' e yükseltilebilir (panasonic tarafından belirtilen koşullar altında ± 25μm/ chip isteğe bağlıdır).L6×W6×T3 boyutlarına kadar küçük 0402 çip gibi bileşenleri işleyebilir, küçük boyutlu bileşenlerin büyük hacimli üretimi için idealdir.
- 12 - Nozzle Head: 62,500 cph'nin maksimum hızını (0.058s/çip) ve ±40μm/çip'in yerleştirme doğruluğunu (Cpk≥1) sunar.5, orta hızlı, yüksek hassasiyetli uygulamalarda çeşitli bileşen boyutlarına uygundur.
- 8 - Nozzle Head: 40,000 cph'nin maksimum hızıyla (0,090s/çip), ±40μm/çip, ±30μm/QFP 12 - 32mm ve ±50μm/QFP 12mm'den daha az bir yerleştirme doğruluğu sağlar.Bu baş, 0402 çipten L32×W32×T12'ye kadar daha büyük olanlara kadar bileşenleri işleyebilir., bazı daha büyük entegre devreler de dahil olmak üzere çeşitli bileşenlerin yerleştirilmesini sağlar.
- 3 - Nozzle Head: 11,000 cph (0.33s / QFP) daha düşük bir hıza sahip olmasına rağmen, ± 30μm / QFP'nin yerleştirme doğruluğunu sağlar.0603 çipten L150×W25(对角152) ×T28'e kadar büyük boyutlu bileşenlere kadar olan bileşenleri işleyebilir, bağlantılar ve bazı özel bileşenler gibi büyük bileşenlerin yerleştirilmesi için uygundur.

2Yüksek hassasiyet ve yüksek verimlilik özellikleri

- Gelişmiş Kamera Sistemi: Ödül kazanan çoklu tanıma kamerasıyla donatılmış olan NPM - W, bileşen hizalanmasını, kalınlık ölçümünü ve 3 boyutlu koplanarite denetimini tek bir adımda birleştirir.Bu sadece yerleştirme doğruluğunu artırmakla kalmaz, aynı zamanda monte edilmiş PCB'lerin genel kalitesini de artırır, kusur olasılığını azaltır.
- Yüksek Sertlik Portalı: Yüksek sertlik portalı montaj başları için istikrarlı bir platform sağlar ve yerleştirme sürecinde pürüzsüz ve doğru hareketleri sağlar.Bu kararlılık bileşenlerin yüksek hassasiyetle yerleştirilmesine katkıda bulunurYüksek hızlarda bile.

3Çok yönlü bileşen uyumluluğu
NPM - W, en küçük 0402 çiplerinden L150 × W25 × T28 boyutlarına kadar olan konektörler gibi büyük boyutlu bileşenlere kadar çok çeşitli bileşenleri işleyebilir.SOP dahil, QFP, CSP, BGA, alüminyum elektroliz kondansatörleri, hacim kontrolü, trimmerler, bobinler ve daha fazlası.Tüketici elektroniklerinden endüstriyel ekipmanlara kadar.

4Esnek üretim modları

- Çift Yollu Taşıyıcı Sistemi: Makine üç üretim modunu sunan iki yollu bir taşıyıcı sistemine sahiptir: bağımsız üretim modu, alternatif üretim modu,ve her ikisinin bir kombinasyonu.Bağımsız üretim modunda, ön ve arka başlar aynı anda farklı PCB'lerde çalışabilir, bu da aynı anda farklı ürün modelleri üretirken son derece verimlidir.Alternatif üretim modu, iki ray arasında başların değişmesine izin verir.Bu esneklik, üreticilerin kendi özel üretim gereksinimlerine göre üretimi optimize etmelerini sağlar.
- Kolay Makine Kurulumu ve Değişimi: NPM - W, makine kurulumunu kolaylaştırır ve farklı üretim işleri arasında hızlı bir şekilde değişimi destekler.Sistem yazılımı hızlı bir şekilde parça genişliği gibi ayarları ayarlayabilirBu, değişen piyasa taleplerine ve üretim programlarına hızlı bir şekilde yanıt vermeleri gereken üreticiler için çok önemlidir.

5. Büyük Formatlı PCB İşlemleri
NPM - W, büyük boyutlu PCB'leri, L750×W550mm'lik maksimum boyutla tek pist modunda genel montaj için işleyebilir.Toplam montaj için L750 × W260mm'ye kadar PCB'leri kaldırabilirBu, endüstriyel kontrol sistemlerinde, büyük ekran ekranlarında ve bazı güç elektroniklerinde kullanılanlar gibi büyük formatlı basılı devre kartlarının üretimi için uygun hale getiriyor.

6Özellikler

- Güç kaynağı: Üç fazlı AC 200V±10V / AC 220V±10V / AC 380V±10V / AC 400V±10V / AC 420V±10V / AC 480V±10V ile uyumludur, 2.5kVA güç tüketimi ile.
- Pnömatik Kaynak: 0.5MPa, 200L/min (A.N.R.) gerektirir.
- Boyutları: W1280mm × D2332mm × H1444mm.
- Ağırlık: Yaklaşık 2250kg (iftiharlı bileşenlere bağlı olarak değişebilir).

Özel Özellikler

- Bileşen Besleme Seçenekleri: Çeşitli bant besleyici genişlikleri (8/12/16/24/32/44/56mm) dahil olmak üzere çeşitli bileşen besleme yöntemlerini destekler.en fazla 120 ardışık besleyici (8 mm bant için)Aynı zamanda tek tip ve çift tip tepsilerle besleyicileri ve çubuk tipi besleyicileri de destekler.Üretim gereksinimlerine göre bileşen tedarikinde esneklik sağlamak.
- Hat Entegrasyonu ve Genişletme: NPM - W, mevcut SMT üretim hatlarına kolayca entegre edilebilir.baskı makineleri gibi.Bu, üreticilerin çok özelleştirilmiş ve verimli bir üretim hattı inşa etmelerini sağlar.Gelecekteki genişleme potansiyelini sunuyor., üreticilerin işlerinin büyüdükçe daha fazla işlevsellik veya kapasite eklemelerine izin verir.
- Enerji tasarrufu tasarımı: Enerji tasarrufu özelliklerini göz önünde bulundurarak tasarlanan NPM - W, bazı geleneksel SMT makinelerine kıyasla daha az güç tüketerek genel üretim maliyetlerini azaltmaya yardımcı olur.Bu sadece üreticinin sonuçlarına fayda sağlamaktan başka çevresel sürdürülebilirliğe de katkıda bulunur.
