Modül Genişliği 320mm Yüzeye Monte Yerleştirme Makinesi Fuji Ölçeklenebilir Yerleşim Platformu NXT Ⅱ

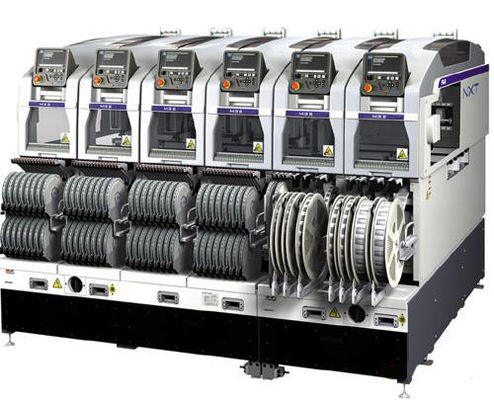

Fuji Ölçeklenebilir Yerleşim Platformu NXT Ⅱ

1. Özel özellik
1.1 Müşteriler için en iyi makine konfigürasyonunu sağlayın: NXTII, gerçek bir modüler konsepte sahip tek makinedir. Her türlü müşteri için en uygun makine konfigürasyonunu sağlamak için bir çalışma kafası veya bir bileşen besleme ünitesi ve bir taşıma yolu tipi gibi birimlerin kombinasyonunu serbestçe kurmak mümkündür. Aleti, yerleştirme çalışma kafası dahil ünitenin değiştirme işlerini yapmak için kullanabilirsiniz.
1.2 Çift hat üretimi kullanılabilir: çift hat taşıma makinesi aynı anda heterojen devre kartları üretebilir. Ek olarak, tahta veya transfer plakası süresi sıfır olduğundan, verimi arttırır.
1.3 Çok fazla soruna neden olmadan sadece gerekli miktarı kullanın: NXTII, bir modül veya yerleştirme kafası ile değiştirilebilir ve eklenebilir, böylece minimum üretim miktarı minimum yatırımla istenir.
1.4 Çok büyük bir avantaj sağlamak için Üretim şeklindeki değişikliklere karşılık gelen: NXTII ölçeklenebilirliği Yapıştırıcıları kaplamak için, PoP yerleştirme, çıplak talaş yerleştirme ve diğer yeni üretim biçimleri için özel bir ünite ithal etmeye gerek yoktur.

• Özellikler

	M3 II	M6 II	M6 IISP
Uygulanabilir PCB boyutu (L x W)	48mm × 48mm ～ 534mm × 510mm (çift konveyör) * 48mm × 48mm ～ 534mm × 610mm (tek konveyör) * Çift konveyör, 280 (W) mm'ye kadar PCB'leri kullanabilir. Çift konveyörü tek şeritli üretim moduna getirerek 280 (W) mm'den daha büyük PCB'ler üretilmelidir.		48mm × 48mm ～ 520mm × 510mm (çift konveyör) * 48mm × 48mm ～ 520mm × 610mm (tek konveyör)
Parça türleri	20 tip parçaya kadar (8 mm bant kullanılarak hesaplanmıştır)	45 parçaya kadar (8 mm bant kullanılarak hesaplanmıştır)	44 parçaya kadar (8 mm bant kullanılarak hesaplanmıştır)
PCB yükleme süresi	Çift konveyör için: 0 sn (sürekli çalışma) Tek konveyör için: 2,5 sn (M3 III modülleri arasında taşıma), 3,4 sn (M6 III modülleri arasında taşıma)
Yerleştirme doğruluğu (Referans işareti standart)	V12 / H12HS : ± 0.038 (± 0.050) mm (3σ) cpk ≧ 1.00 ※ H08M / H04S : ± 0.040mm (3σ) cpk ≧ 1.00 H08 / H04 / 0F : ± 0.050mm (3σ) cpk ≧ 1.00 H02 / H01 / G04 : ± 0.030mm (3σ) cpk ≧ 1.00 GL : ± 0.100mm (3σ) cpk ≧ 1.00		H12HS ± 0.038mm (3σ) H02 / H01 / G04 ± 0.010mm (3σ)
verimlilik	V12 : 26.000 cph H12HS : 22.500 cph H08 : 10.500 cph H04S : 9.500 cph H04 : 6.500 cph H02 : 5,500cph H01 : 4.200 cph G04 : 6.800 mil 0F : taşımayın GL : 16.373 dph (0.22sec / nokta)	V12 : 26.000 cph H12HS : 22.500 cph H08M : 13.000 mil H08 : 10.500 cph H04S : 9.500 cph H04 : 6.500 cph H02 : 5.500 cph H01 : 4.200 cph G04 : 6.800 mil 0F : 3.000 mil GL : 16.373 dph (0.22sec / nokta)	V12 : taşıma H12HS : 18.500 cph H02 : 4.700 cph H01 : 3.500 cph G04 : 6.200 mil
Desteklenen parçalar	V12 / H12HS : 0402 ~ 7.5 mm x 7.5 mm H08M : 0603 ~ 45 mm x 45 mm H08 : 0402 ~ 12 mm x 12 mm H04S / H04 : 1608 ~ 38 mm x 38 mm H02 / H01 / 0F : 1608 ~ 74 mm x 74 mm (32mm x 180mm) G04 : 0402 ~ 15 mm x 15 mm : 3.0 mm'ye kadar : 13 mm'ye kadar : 6,5 mm'ye kadar : 6,5 / 9,5 mm'ye kadar : 25,4 mm'ye kadar : 6,5 mm'ye kadar
Modül genişliği	320mm	645mm
Makine boyutları	L: 1295 mm (M3 II × 4, M6 IIx2) / L: 645mm (M3 II × 2, M6 II) W: 1900.2 mm H: 1474 mm (M3 II) / 1476 mm (M6 II, M6 IISP)

Parça tedarik sistemi
Akıllı besleyiciler	4, 8, 12, 16, 24, 32, 44, 56, 72, 88 ve 104 mm genişliğinde bant desteği
Çubuk besleyiciler	4 ≤ Parça genişliği ≤ 15 mm (6 ≤ Çubuk genişliği ≤ 18 mm), 15 ≤ Parça genişliği ≤ 32 mm (18 ≤ Çubuk genişliği ≤ 36 mm)
tepsileri	Uygulanabilir tepsi boyutu: 135.9 x 322.6 mm (standart JEDEC) (Tepsi Ünitesi-M), 276 x 330 mm (Tepsi Ünitesi-LT), 143 x 330 mm (Tepsi Ünitesi-LTC)
Seçenekler
Tepsi besleyiciler, PCU II (Palet Değiştirme Birimi), MCU (Modül değiştirme birimi), Mühendislik paneli standı, FUJI CAMX Adaptörü, Fujitrax
