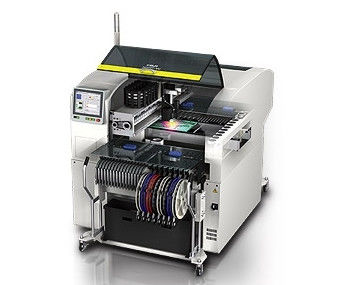

Çok Amaçlı Mounter Yüzeye Monte Yerleştirme Makinesi XPF-L / W Orijinal FUJI

Yüksek Hızlı Çok Kullanımlı Monter XPF-L/W Orijinal FUJI Makinesi

• Özellik

1.1Yerleştirme başları ("otomatik araçlar") üretim sırasında otomatik olarak değiştirilir: XPF, dinamik baş değişimi özelliğine sahip dünyanın ilk makinesi.Makine, mevcut görev için en verimli başın kullanılmasını sağlamak için üretim sırasında otomatik olarak yüksek hızlı yerleştirme başı ve çok amaçlı baş arasında geçiş yapabilirBu, bir yapıştırıcı başına geçme yeteneğini içerir, yani yapıştırıcı uygulaması ve parça yerleştirilmesi aynı makinde gerçekleştirilebilir.

1.2Yüksek hızlı montaj veya çok amaçlı makine arasında karar vermeye gerek yok:Baş değişimi dinamik ve otomatik olduğundan, XPF sınırsız birÇözüm, aynı anda yüksek hızlı ve çok amaçlı ihtiyaçları kapsar. Panel türünden bağımsız olarak, XPF üretim kapasitesinin en iyi dengesini sağlar.ekipmanlarınızdan her zaman en iyi şekilde yararlanmanızı sağlamak.

1.3XPF-W ile 686 x 508 mm'ye kadar paneller için destek: XPF-W modeli, 686 x 508 (27 x 20 inç) mm'ye kadar boyutları ve 6 kg'a kadar ağırlığı olan büyük ve ağır işlevli paneller için tasarlanmıştır.

• Özellikler

• Makine Özellikleri		Revolver Otomatik alet	Tek nozel	M4 Otomatik alet	Yapıştırıcı Otomatik Araç
  Düzeler sayısı		12	1	4	Şırınga sayısı: Yapıştırıcı istasyonu başına 1 şırınga
  Otomatik alet sayısı Otomatik alet istasyonunda tutulur.		2 (XPF-L) / 3 (XPF-W)	6 (XPF-L) / 8 (XPF-W) (Bir Tepsinin Yüksekliği Ölçümü Otomatik Araç) Tepsileri kullanırken tutulur)	1	Kullanılan besleyici yuva sayısı: 8 (MFU-40) (Kesin yükleme konumu - yukarı) 4 yapıştırıcı otomatik aletine yüklenebilir)
  Desteklenen parçalar		0402 ((01005) 20 x 20 mm Maksimum yüksekliği: 3,0 mm	1005 ((0402) 45 x 150 (68 x 68) mm Maksimum yüksekliği: 25,4 mm	4 nozel tipi: 3 x 3 14 x 14 mm 2 nozel tipi: 14 x 14 22 x 26 mm'ye kadar Maksimum yüksekliği: 6,5 mm	Yükleme tarafı: 1. taraf (MFU-40 veya sabit cihaz)
  Makine Hırslı ol.	XPF-L	0.144 saniye. bileşen 25.000 cph	0.400 saniye / bileşen 9,000 cph	4 nozel tipi: 0.343 saniye/ 10500 cph çekildi. 2 nozel tipi: 0.456 saniye/ 7,900 cph çekildi.	Çekim hızı: 0.2 saniye/çekim
  	XPF-W	0.145 saniye. bileşen 24,800 cph	0.418 saniye. bileşen 8,600 cph	4 nozzle tipi; 0.351 saniye/ 10 bin 250 araba saatine çekildi 2 nozel tipi; 0.462 saniye/ 7,800 cph çekildi.
  Yerleştirme doğruluk	Küçük çip parçaları	+/- 0,050 mm cpk≥1.00 +/- 0,066 mm cpk≥1.33	+/- 0,040 mm cpk≥1.00 +/- 0,053 mm cpk≥1.33	-	Verme pozisyonunun doğruluğu: +/- 0,1 mm cpk≥1.00
  	QFP parçaları	+/- 0,040 mm cpk≥1.00 +/- 0,053 mm cpk≥1.33	+/- 0,030 mm cpk≥1.00 +/- 0,040 mm cpk≥1.33	+/- 0,040 mm cpk≥1.00 +/- 0,053 mm cpk≥1.33
  PCB boyutu (LXW)		457 x 356 mm'ye kadar Kalınlık 0,4 (0,3) ila 5,0 mm (XPF-L) / 686 x 508 mm Kalınlık 0,4 ila 6,5 mm (XPF-W) Min 50 x 50 mm
  PCB yükleme süresi		1.8 saniye (XPF-L) / 3,5 saniye (XPF-W)
  Makine Boyutları	XPF-L	L: 1500 mm, W: 1,607.5 mm, H: 1,419.5 mm (Taşıma yüksekliği: 900 mm H: sinyal kulesi hariç)
  	XPF-W	L: 1500 mm, W: 1,762.5mm, H: 1,422.5 mm (Taşıma yüksekliği: 900 mm H: sinyal kulesini içermez)
  Makine ağırlığı		Makine gövdesi XPF-L: 1,500 kg / XPF-W: 1,860 kg MFU-40: Yaklaşık 240 kg (W8 besleyici yüklü) BTU-AII: Yaklaşık 120 kg, BTU-B: Yaklaşık 15 kg, MTU-AII: Yaklaşık 615 kg (yüklü tepsiler / besleyici ile)



  Parçalar Paketi

  Bant parçaları (JIS standardı, JEITA), çubuk parçaları, tepsiler parçaları



  Seçenekler

  Çubuk besleyicisi, Geniş Güvenli Kamera, Dip Flux Birimi, Bobin Set Standı (Ana makine içinde), Kurşun Koplanarity Kontrolü,GelenekselFujitrax, Fujitrax, Fujitrax, Fujitrax, Fujitrax, Fujitrax
