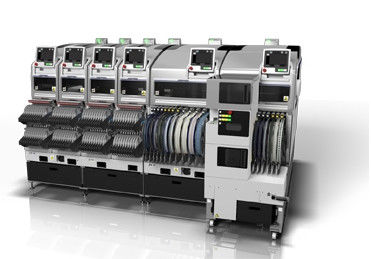

Yüksek Hızlı Yüzeye Monte Yerleştirme Makinesi Fuji Ölçeklenebilir Yerleşim Platformu NXT Ⅲ

Orijinal Yeni ve Kullanılmış Makine Fuji Ölçeklenebilir Yerleştirme Platformu NXT III
1- Özellik.
1.1 Daha iyi üretkenlik:Hızlı bir XY robotu ve daha hızlı bant besleyicileri, yanı sıra yeni geliştirilen "uçan görüş" parça kamerası, tüm parça boyutları ve türleri için daha fazla yerleştirme yeteneği anlamına gelir.
Yeni H24G yüksek hızlı başı, modül başına 37.500 cph (saat başına çip) ((Üretimlilik önceliği modu) elde ediyor. Bu, NXT II'nin en hızlı hızından% 44'lük bir iyileşme.
1.2 0201 mm parça desteği +/- 0.025 mm yerleştirme doğruluğu*:Şu anda seri üretimde kullanılan en küçük parçaları desteklemek gibi (0402 mm, 01005"),NXT III aynı zamanda piyasaya giden yeni nesil bileşenleri de işleyebilir - 0201 mm parçalar.
Makine sertliğini iyileştirerek ve bağımsız servokontrol ve görüntü tanıma teknolojisini daha da geliştirerek, Fuji, küçük yonga parçaları için +/- 0,025 mm* (3 sigma,Cpk≥1.00).
1.3 Geliştirilmiş kullanılabilirlik:Orijinal NXT'in GUI'si, dil tabanlı talimatlara güvenmek yerine sezgisel ve anlaşılması kolay piktogramları kullanması nedeniyle yaygın olarak övüldü.
Bu arayüz, işlemleri daha da kolaylaştırmak için bir dokunmatik ekran paneli ile birleştirilir.Aynı zamanda yanlış komutu gerçekleştirme şansını azaltarak kaliteyi iyileştirmek.
1.4 Yüksek uyumluluk:NXT II'deki ana ünitelerin çoğu, örneğin yerleştirme başları, nozel istasyonları, besleyici, tepsiler,ve besleyici palet değişim üniteleri herhangi bir değişiklik yapmadan NXT III üzerinde kullanılabilir.

•
• Özellikler

• 	M3 III	M6 III
  Uygulanabilir PCB boyutu (L x W)	48 x 48 mm'den 250 x 510 mm'ye kadar (Çifte konveyör) * 48 x 48 mm ila 250 x 610 mm (tek konveyör) *Çifte taşıyıcılar, 280 (W) mm'ye kadar PCB'leri işleyebilir. 280 (W) mm'den büyük PCB'ler, çift taşıyıcıyı tek şeridli üretim moduna değiştirerek üretilmelidir.	48 x 48 mm'den 534 x 510 mm'ye kadar (Çifte taşıyıcı) * 48 x 48 mm ila 534 x 610 mm (tek taşıyıcı) *Çifte taşıyıcılar, 280 (W) mm'ye kadar PCB'leri işleyebilir. 280 (W) mm'den büyük PCB'ler, çift taşıyıcıyı tek şeridli üretim moduna değiştirerek üretilmelidir.
  Parça türleri	En fazla 20 parça türü (8 mm bant kullanılarak hesaplanır)	45'e kadar parça türü (8 mm bant kullanılarak hesaplanır)
  PCB yükleme süresi	Çift konveyör için: 0 saniye (sürekli çalışma) Tek konveyör için: 2,5 saniye (M3 III modülleri arasında nakliye), 3.4 saniye (M6 III modülleri arasındaki nakliye)
  Yerleştirme doğruluğu (Fiducial mark standardı)	H24G : +/-0,025 mm (Standard mod) / +/-0,038 mm (Üretimliliğin öncelikli modu) (3 sigma) cpk≥1.00 V12/H12HS : +/- 0,038 (+/- 0,050) mm (3 sigma) cpk≥1.00 H04S/H04SF : +/-0,040 mm (3 sigma) cpk≥1.00 H08/H04 : +/- 0,050 mm (3 sigma) cpk≥1.00 H02/H01/G04 : +/- 0,030 mm (3 sigma) cpk≥1.00 H02F/G04F : +/- 0,025 mm (3 sigma) cpk≥1.00 GL : +/- 0,100 mm (3 sigma) cpk≥1.00	H24G : +/-0,025 mm (Standard modu) / +/-0,038 mm (Üretimlilik önceliği modu) (3 sigma) cpk≥1.00 V12/H12HS : +/- 0,038 (+/- 0,050) mm (3 sigma) cpk≥1.00 H08M/H04S/H04SF : +/-0,040 mm (3 sigma) cpk≥1.00 H08/H04/OF : +/- 0,050 mm (3 sigma) cpk≥1.00 H02/H01/G04 : +/- 0,030 mm (3 sigma) cpk≥1.00 H02F/G04F : +/- 0,025 mm (3 sigma) cpk≥1.00 GL : +/- 0,100 mm (3 sigma) cpk≥1.00
  Üretkenlik	H24G : 37,500 cph (Üretimlilik önceliği modu) /35,000 cph (Standard modu) V12 : 26.000 cph H12HS 24.500 cph H08 : 11.500 cph H04 : 6.500 cph H04S : 9.500 cph H04SF : 10.500 cph H02 : 5.500 cph H02F : 6.700 cph H01 : 4.200 cph G04 : 7.500 cph G04F : 7.500 cph GL : 16.363 dph (0.22 saniye/nokta)	H24G : 37,500 cph (Üretimlilik önceliği modu) /35,000 cph (Standard modu) V12 : 26.000 cph H12HS 24.500 cph H08M : 13,000 cph H08 : 11.500 cph H04 : 6.500 cph H04S : 9.500 cph H04SF : 10.500 cph H02 : 5.500 cph H02F : 6.700 cph H01 : 4.200 cph G04 : 7.500 cph G04F : 7.500 cph 0F : 3.000 cph GL : 16.363 dph (0.22 saniye/nokta)
  Desteklenen parçalar	H24G : 0201 ila 5 x 5 mm V12/H12HS : 0402 ila 7,5 x 7,5 mm H08M : 0603 ile 45 x 45 mm H08 : 0402 ila 12 x 12 mm H04 : 1608 ila 38 x 38 mm H04S/H04SF : 1608 ila 38 x 38 mm H02/H02F/H01/0F : 1608 ila 74 x 74 mm (32 x 180 mm) G04/G04F :0402 - 15 x 15 mm     Yükseklik : 2,0 mm'e kadar Yükseklik : 3,0 mm'e kadar Yükseklik : 13,0 mm'ye kadar Yükseklik : 6,5 mm'e kadar Yükseklik : 9,5 mm'e kadar Yükseklik : 6,5 mm'e kadar Yükseklik : 25,4 mm'e kadar Yükseklik : 6,5 mm'e kadar
  Modülün genişliği	320 mm	645 mm
  Makine boyutları	L: 1295 mm (M3 III x 4, M6 III x 2) / 645 mm (M3 III x 2, M6 III) W: 1900.2 mm, H: 1476 mm



  DynaHead ((DX)
  Fırın miktarı		12	4	1
  Devamı ((cph)		25,000 Parça varlığı fonksiyonu ON: 24,000	11,000	4,700
  Parça boyutu (mm)		0402 (01005") 7.5 x 7.5 Yükseklik: 3,0 mm'e kadar	1608 (0603") 15 x 15'e Yükseklik: 6,5 mm'e kadar	1608 (0603") 74 x 74 (32 x 100) Yükseklik: 25,4 mm'e kadar
  Yerleştirme doğruluğu (Fiducial mark tabanlı referans)		+/- 0,038 (+/- 0,050) mm (3σ) cpk≥1,00*	+/- 0,040 mm (3σ) cpk≥1.00	+/- 0,030 mm (3σ) cpk≥1.00
  Parça varlığı Çek		o	x	o
  Parçalar tedarik	Teyp	o	o	o
  	Sıkıştır.	x	o	o
  	Tabak	x	o	o



  Parça tedarik sistemi
  Akıllı besleyici	4, 8, 12, 16, 24, 32, 44, 56, 72, 88 ve 104 mm genişliğindeki bantlar için destek
  Çubuk besleyicileri	4 ≤ Parça genişliği ≤ 15 mm (6 ≤ Çubuk genişliği ≤ 18 mm), 15 ≤ Parça genişliği ≤ 32 mm (18 ≤ Çubuk genişliği ≤ 36 mm)
  Tabaklar	Uygulanabilir tepsinin boyutu: 135.9 x 322.6 mm (JEDEC standardı) (Tray Unit-M),276 x 330 mm (Tray Unit-LT),143 x 330 mm (Tray Unit-LTC)



  Seçenekler

  Tabak besleyicileri, PCU II (Pallet Değiştirme Birimi), MCU (Modül Değiştirme Birimi), Mühendislik paneli stendi, FUJI CAMX adaptörü, Fujitrax
